Быстрая зарядная станция электромобилей постоянным током EVON

Зарядная станция постоянного тока

силовые модули 20, 30, 40 и 50 кВт

мощность от 20 до 200 кВт

стандарты СCS2, CHAdeMO, GB/T

для коммерческих зарядных станций переменного тока мы используем розетки с блокировкой, чтобы предотвратить кражу зарядных кабелей клиентов

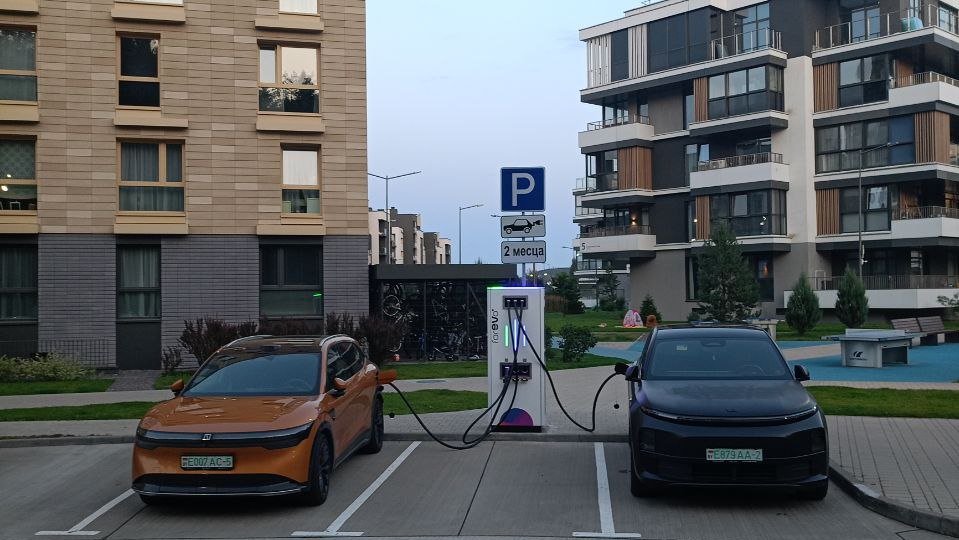

одновременная зарядка двух электромобилей

подключение зарядной станции к Internet через Wi-Fi, Ethernet, 3G 4G LTE копия

связь Wi-Fi, Ethernet, 3G/4G LTE

Протокол связи с системами управления зарядными станциями

протокол связи с системами управления ЭЗС

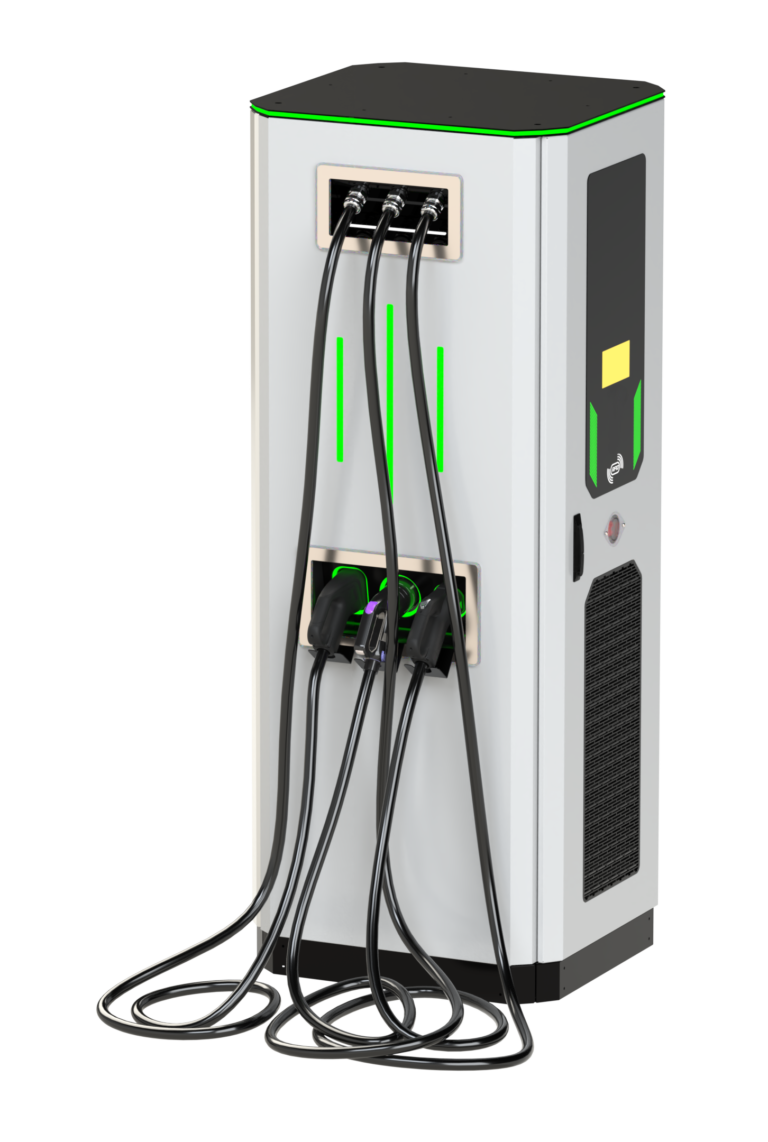

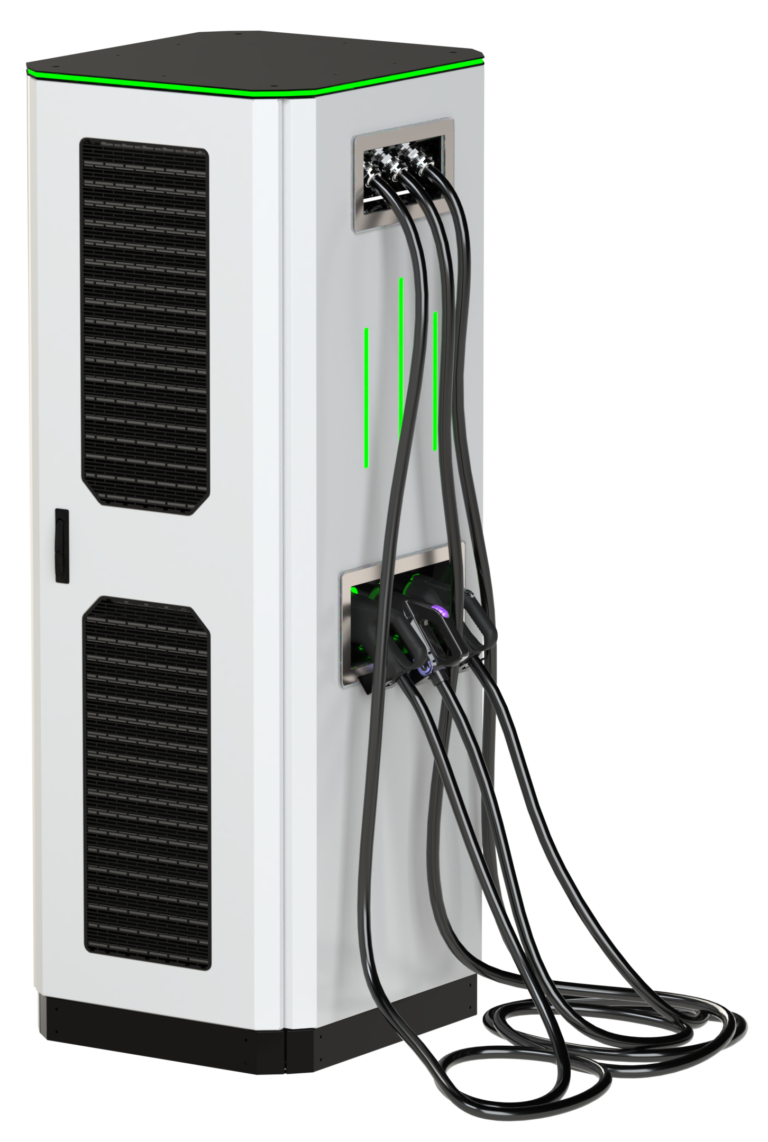

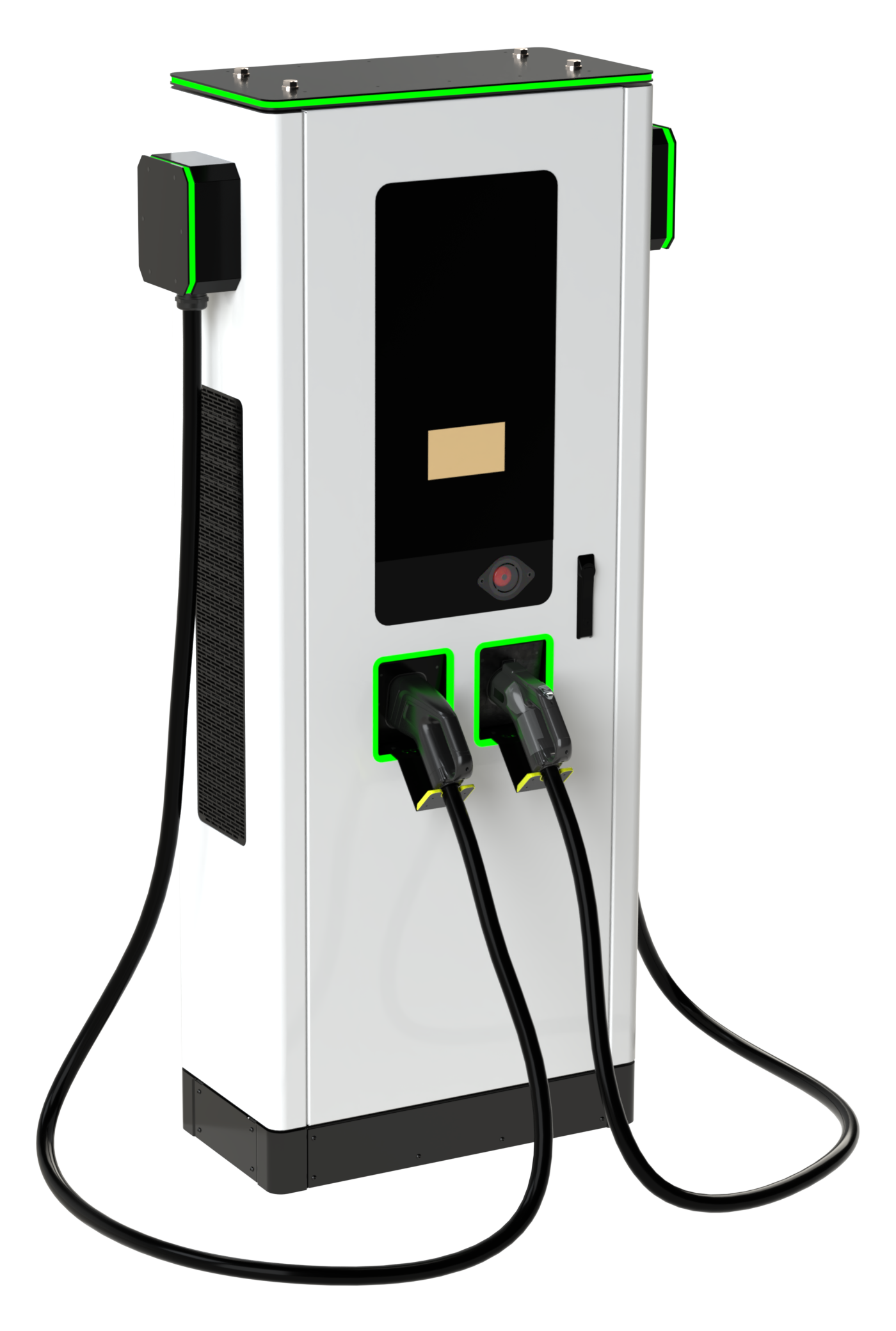

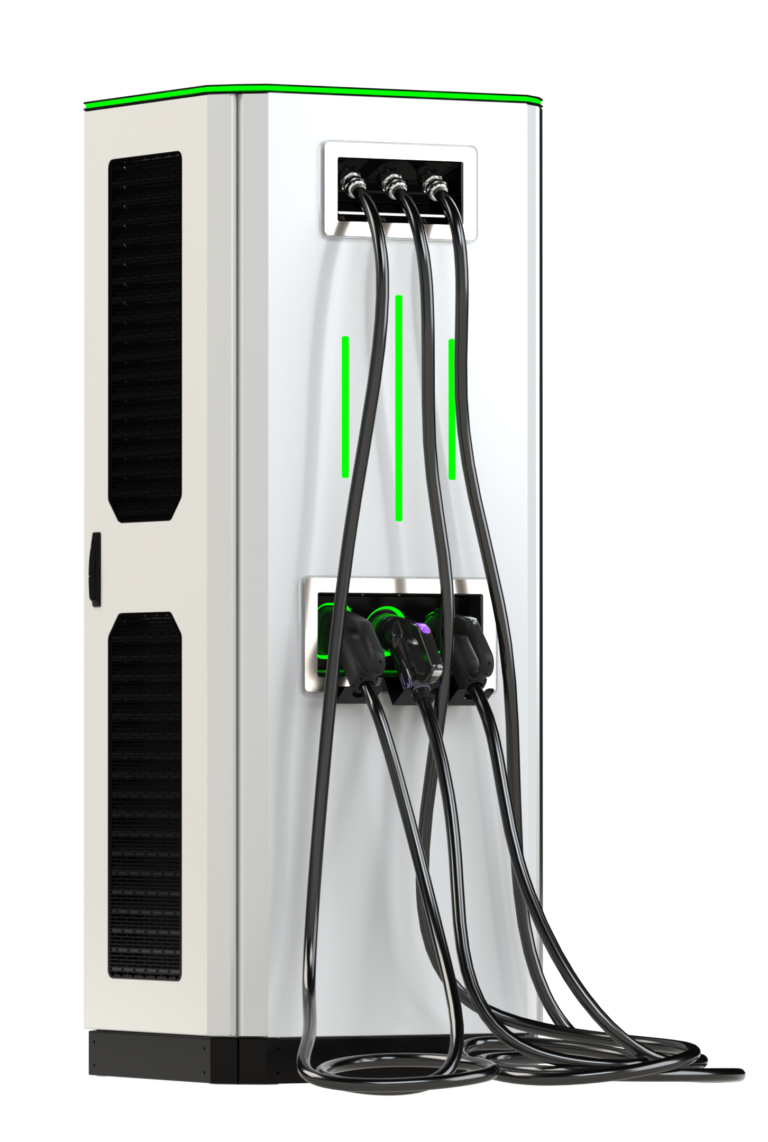

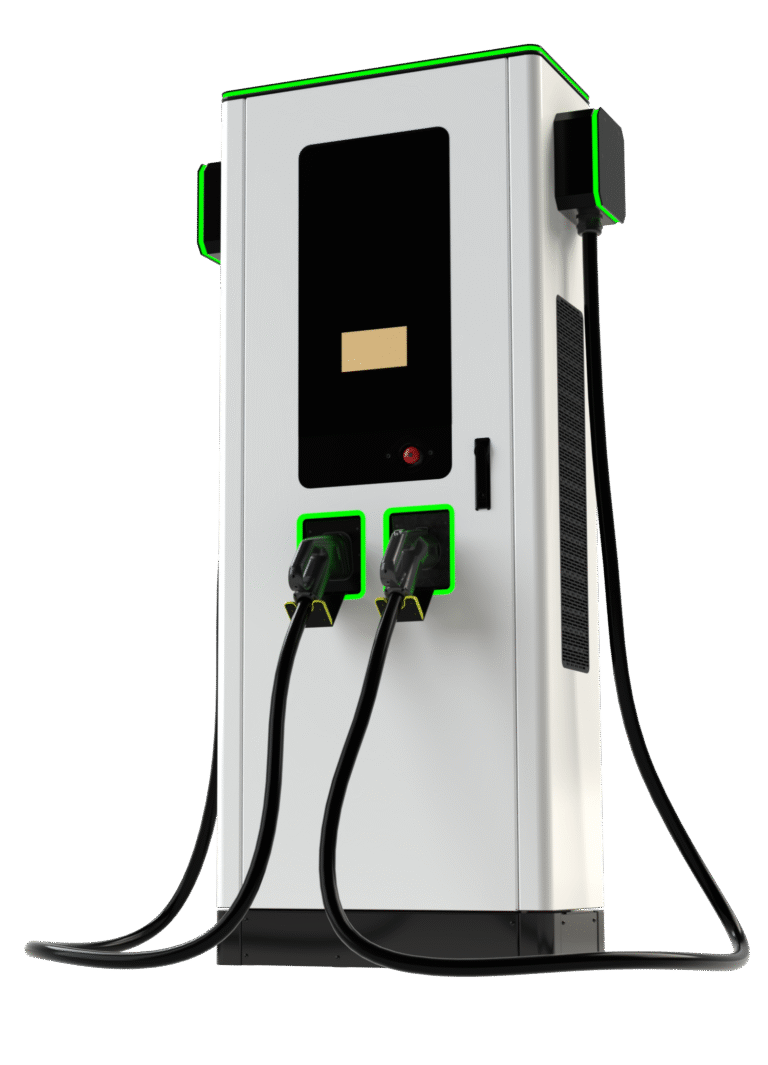

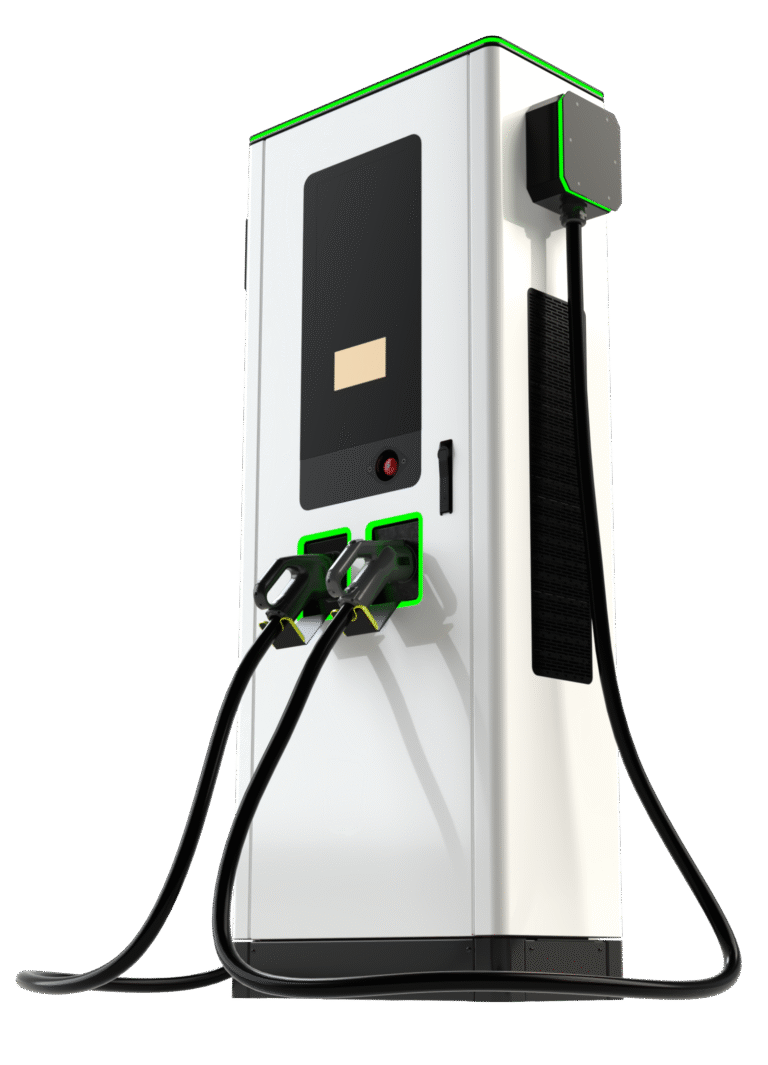

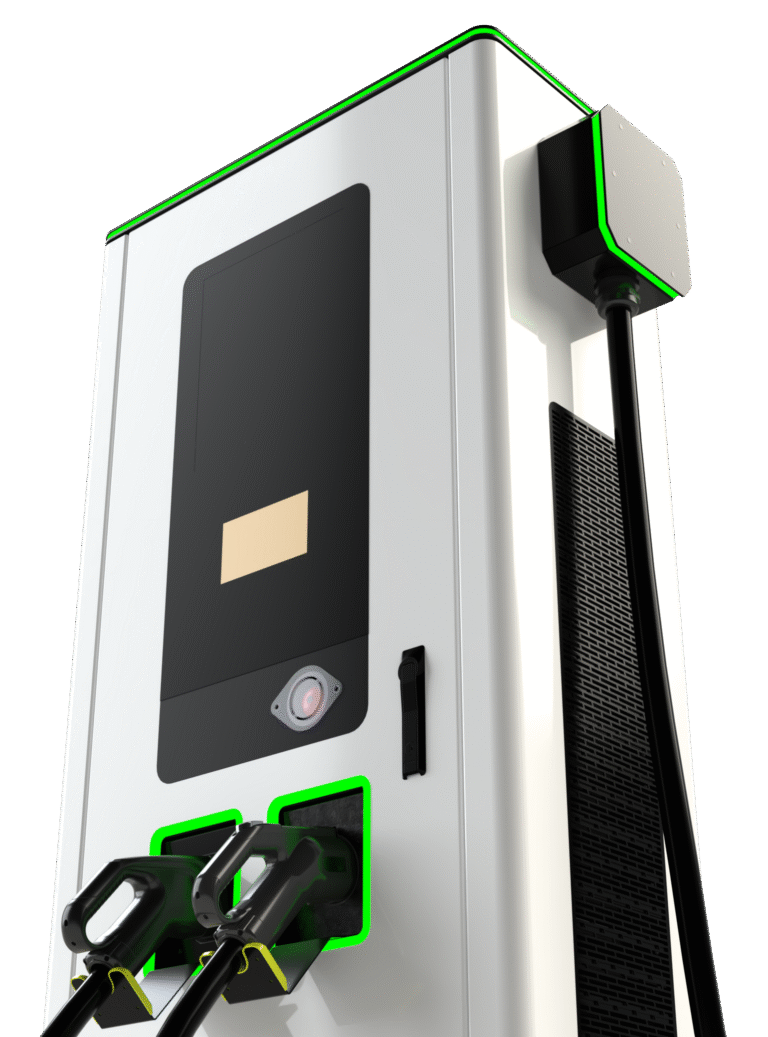

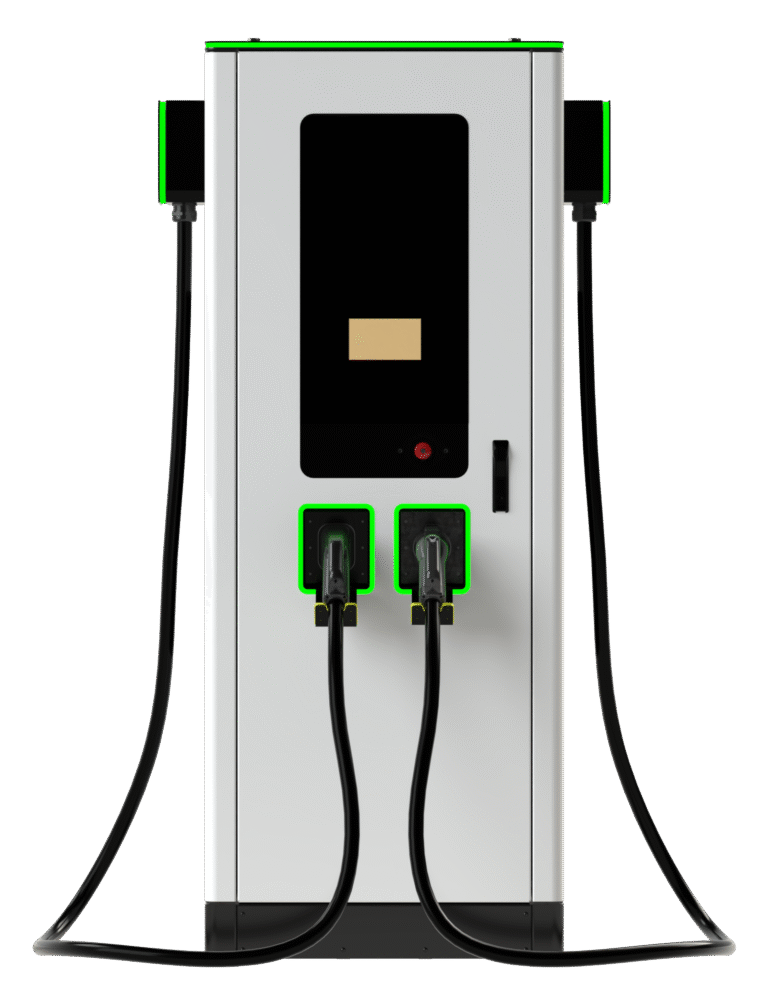

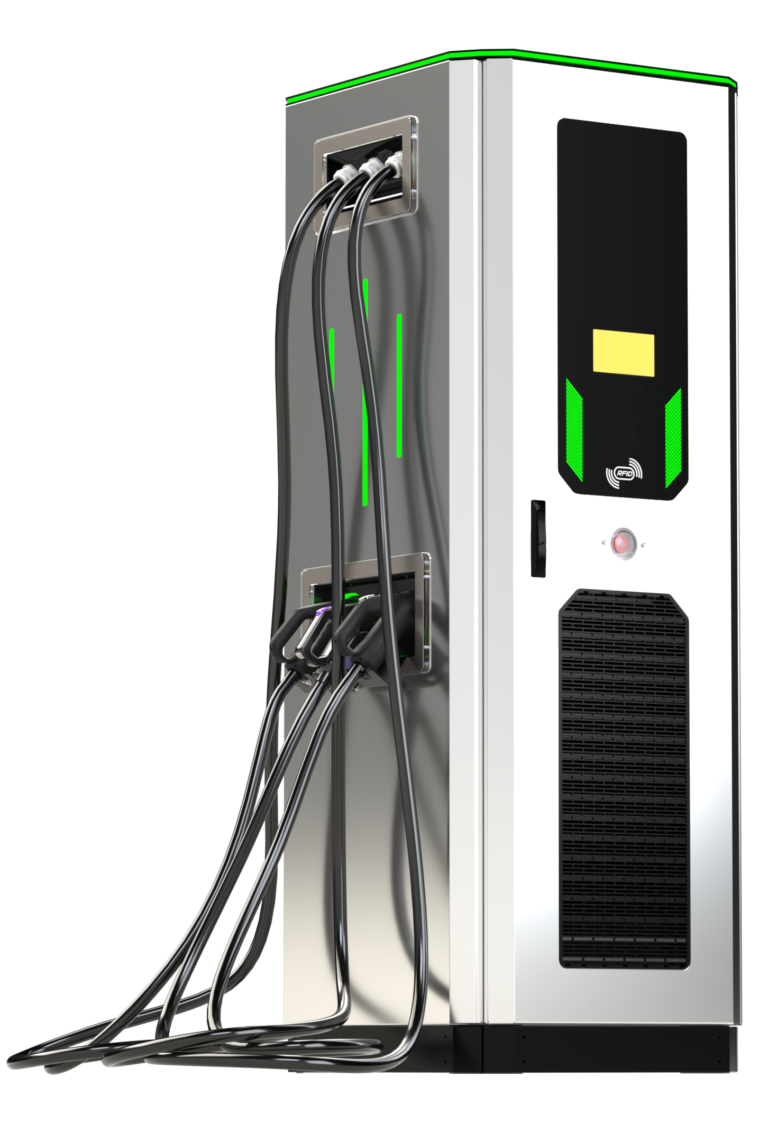

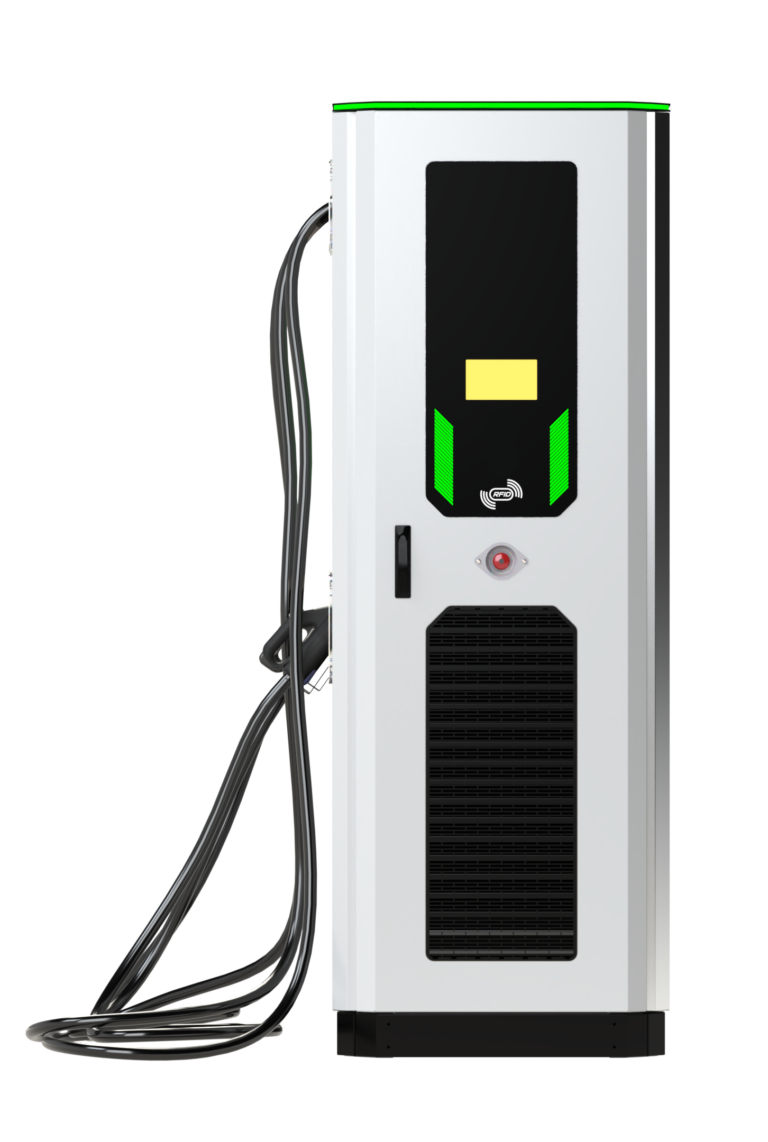

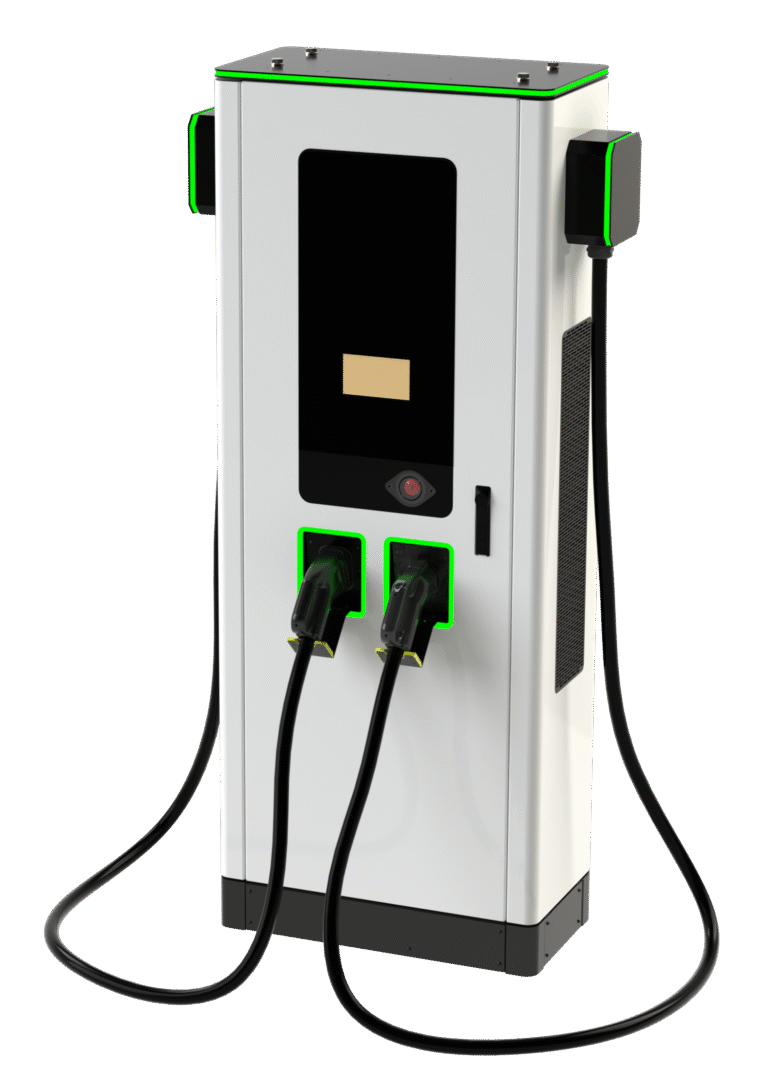

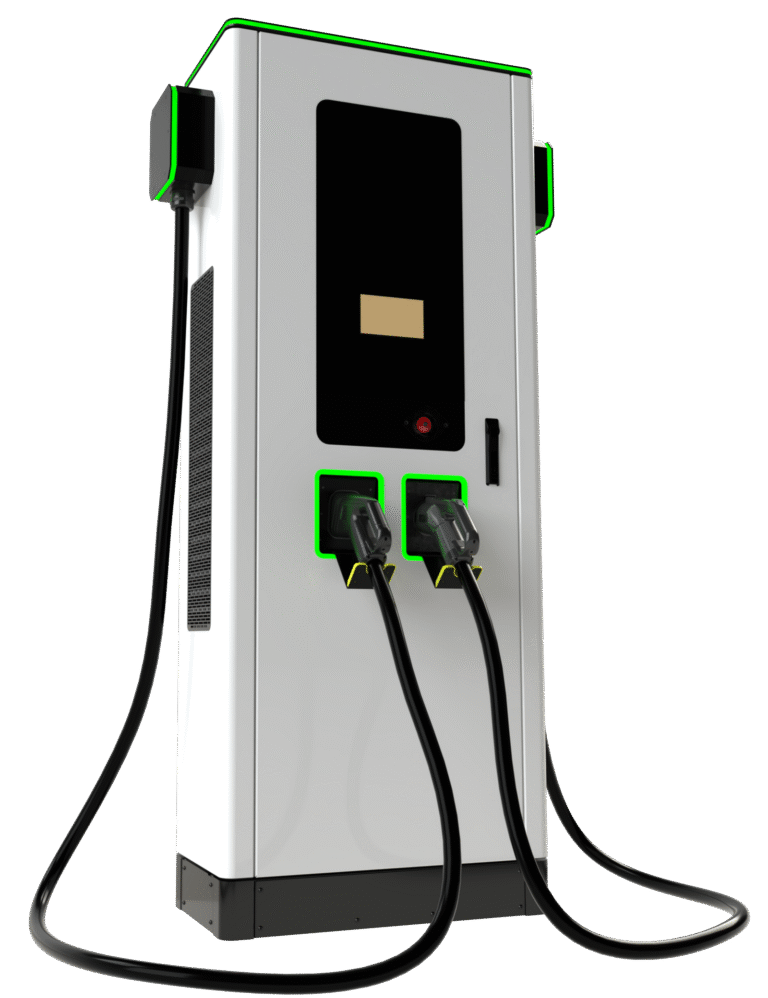

Варианты исполнения корпуса

/

Основные характеристики

Подключение
Напряжение питающей сети3 фазы (3P+N+PE), 400 В
Максимальная выходная мощность200 кВт
Возможно использование модулей преобразования номиналов: 20, 30, 40, 50 кВт.
Доступны конфигурации станции с максимальной выходной мощностью 60, 80, 90, 100, 120, 150 кВт и др.
Максимальное выходное напряжение1000 В
Максимальный выходной ток300 А
Зарядные порты2 или 3
CCS2, CHAdeMO, GB/T
+ розетка Type2 (по запросу)
СвязьWi-Fi, Ethernet, 3G/4G LTE
OCPPверсия 1.6, применяется во всех системах управления зарядными станциями
Счетчики электроэнергииAC для коммерческого учета – счетчик Энергомера или Гран-Электро (внесены в Государственный реестр средств измерений РБ)
DC для технического учета – Pilot SMP90 (сертифицирован Государственным комитетом по стандартизации РБ)
Индикациясветовая, 3 цвета состояния каждого зарядного порта
Дисплейсенсорная панель с 7 или 15-дюймовым дисплеем для управления и динамического отображения процесса зарядки
Монтажнапольный

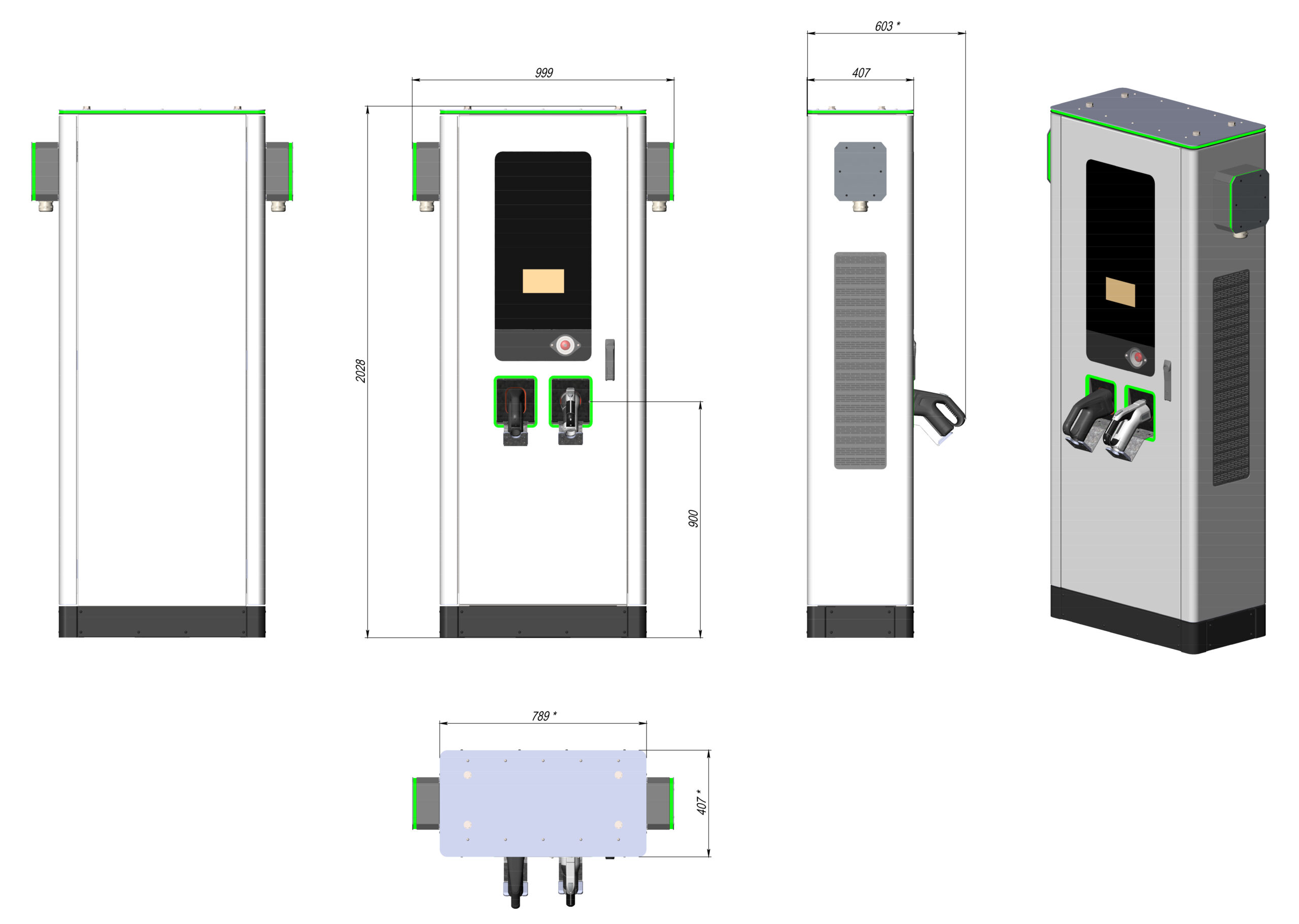

Габаритыдлина 664 мм, ширина 824 мм, высота 2105 мм
Материалоцинкованная сталь, порошковая покраска
Степень защитыIP54, IK10, антивандальная защита
Доступдве усиленные двери, толщина стали 2 мм, 3 петли, замок
Защитаот короткого замыкания, импульсных перенапряжений, контроль изоляции
Кнопка аварийной остановки разблокировка поворотом
СертификацияДекларация о соответствии EAC. Соответствует требованиям технических регламентов Таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

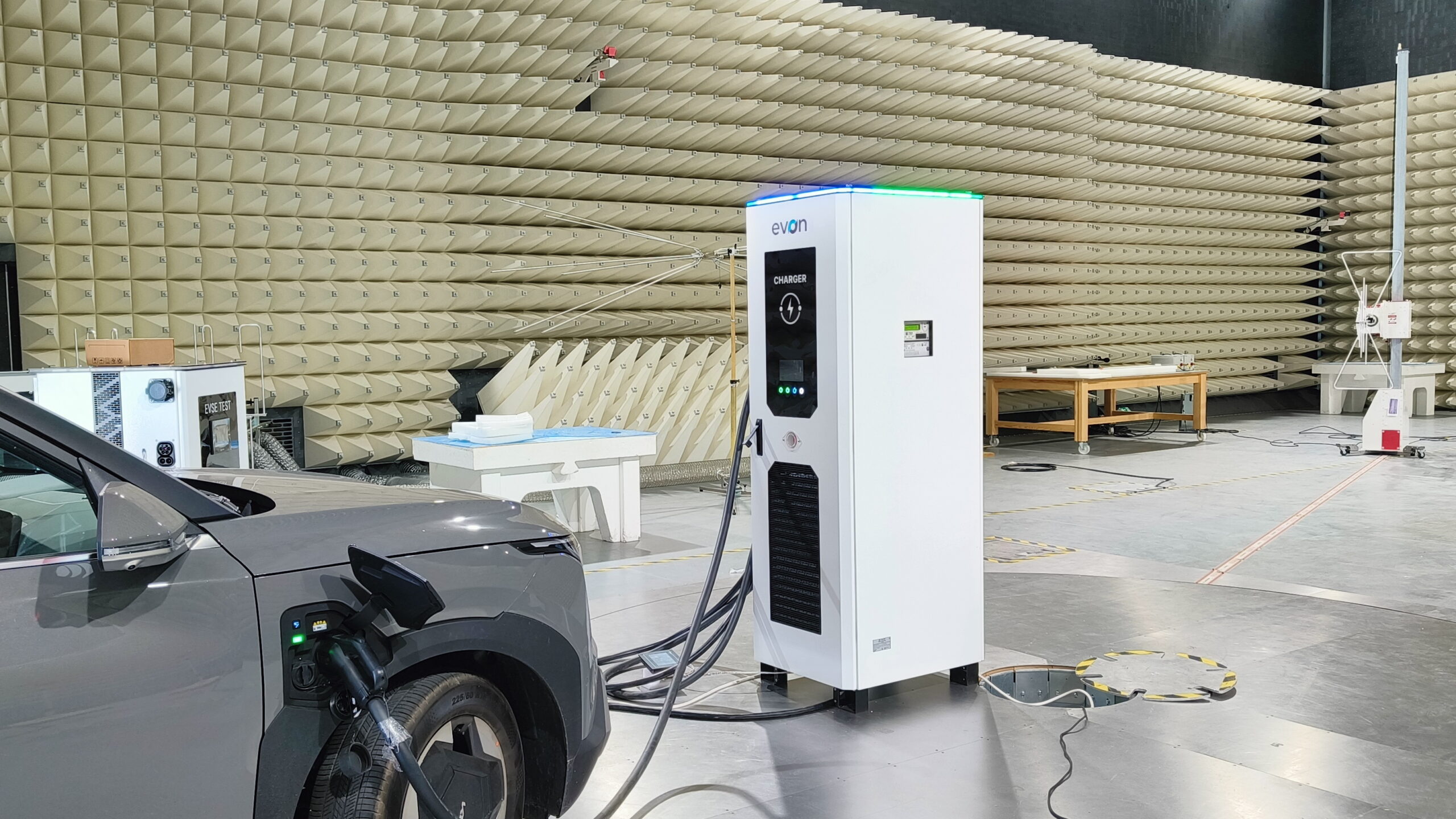

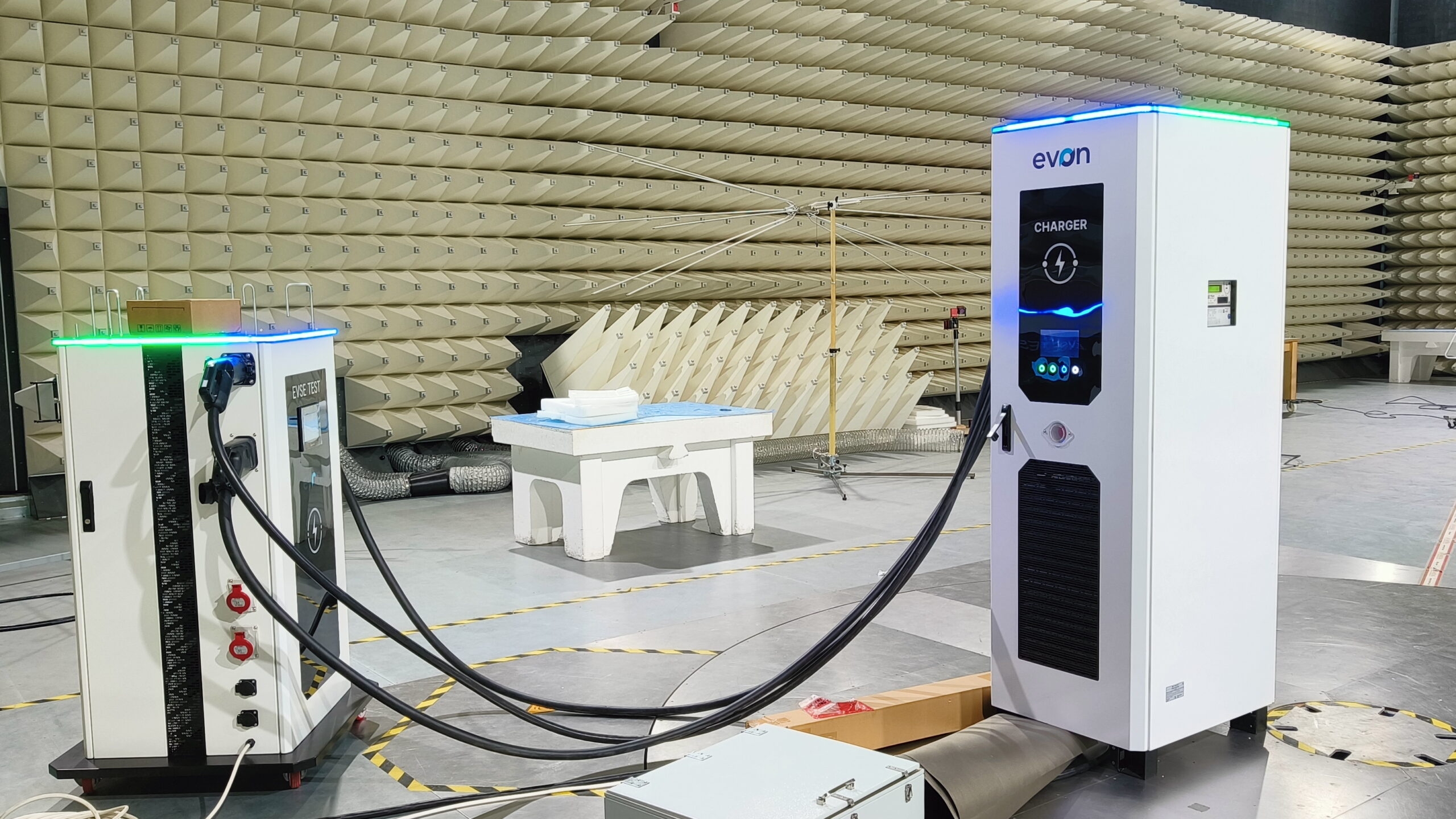

Испытанияпроводились в лабораториях БелГИСС, более подробно здесь

Ключевые особенности

Вывод кабеля
  • Вывод зарядного кабеля в верхней части станции для предотвращения попадания влаги и уменьшения площади соприкосновения кабеля с землей
  • Возможность быстрой модернизации зарядных портов, например, замена CCS2 на GB/T
Экран
  • Цветной экран, не менее 7 дюймов, яркость не менее 800 нит. На ярком солнце изображение комфортно читаемо для пользователей
  • Кастомизация экрана под требования заказчика
Счетчик
  • В конструкции станций предусмотрено место под установку счетчика коммерческого учета с последующим опломбированием согласно технических требований РБ
  • Минимальное потребление электроэнергии в режиме ожидания на «собственные нужды» (силовые модули во время простоя отключены, а не находятся в автономном режиме): 150 Вт
Держатели
  • Надежные металлические держатели коннекторов, пластиковые быстрее выходят из строя в силу значительного веса зарядных кабелей
  • Подсветка держателей для удобства использования в темное время суток
  • Конструкция зарядных станций спроектирована с учетом введения норм доступности для инвалидов и других маломобильных групп населения
Индикация
  • Световая индикация состояния каждого зарядного порта: красный, синий, зеленый
  • Расположение индикации в верхней части, клиенты видят статусы работы станции на расстоянии
  • Полностью красная индикация – станция в ошибке или нажата кнопка аварийной остановки
Обслуживание
  • Склад ЗИП сформирован и поддерживается, включая элементы корпуса, что позволяет сократить сроки ремонта до 1 дня
  • Все станции прошли первичную интеграцию с оператором ЭЗС Маланка, т.е. нет дополнительных затрат в размере 500 руб. на интеграцию
  • Интеграция ЭЗС в систему оператора можно производить заранее на производстве, сокращая время ввода в эксплуатацию на объекте
  • Дополнительная система фильтрации сокращает попадание солевого тумана в зимнее время года
